Coin edge detection

edge를 찾을때 G를 계산할때 루트를 씌우지 않았다. 즉, 255*255=65025일 때 픽셀값을 255로 맞추지 않고 여기서는 edge의 임계값을 50000으로 설정하여 세세하게 edge를 찾을 수 있도록 하였다.

 Mask는 convolution을 적용시켜서 값이 대칭이 되도록 초기화하였다.

#include <opencv\cv.h>

#include <opencv\highgui.h>

void main()

{

 IplImage* image = 0;                          // image 선언

    image = cvLoadImage("coins.jpg", 1);     //img.jpg파일을 불러옴 1은 컬러로 받아옴, 0은 흑백으로 받아옴(rgb가 없음)

 int imageRatio = 1;

 CvSize size = cvSize(image->width*imageRatio, image->height*imageRatio);



 IplImage *tmpImg = cvCreateImage(size,IPL_DEPTH_8U,3);



 int width = image->width;

 int height = image->height;

 int index = image->widthStep;

 int avg;

 for(int i=0; i<height;i++){

  for(int j=0; j<width; j++){

   //gray scale

   int index2 = i*image->widthStep + j*3;

   avg = ((unsigned char)image->imageData[index2+0]+(unsigned char)image->imageData[index2+1]+(unsigned char)image->imageData[index2+2])/3;

   for(int k=0;k<3;k++)

    image->imageData[i*index+j*3+k] = avg;



  }

 }

 //sobel edge

 //배열에서 convolution 됨

 int rSobelMask[3][3] = {-1,0,1,-2,0,2,-1,0,1};

 int cSobelMask[3][3] = {-1,-2,-1,0,0,0,1,2,1};

 int rEdge = 0;

 int cEdge = 0;

 int edgeTHD = 50000;

 for(int i=1;i<height-1;i++){

  for(int j=1;j<width-1;j++){

   rEdge = 0; cEdge = 0;

   for(int x=-1;x<2;x++){

    for(int y=-1;y<2;y++){

     rEdge += (unsigned char)image->imageData[(i+x)*index+(j+y)*3]*rSobelMask[x+1][y+1];

     cEdge += (unsigned char)image->imageData[(i+x)*index+(j+y)*3]*cSobelMask[x+1][y+1];

    }

   }

   int G = (int)sqrt(rEdge*rEdge + cEdge*cEdge);

   if(G > 255) G = 255;

   else G = 0;



   for(int k=0;k<3;k++)

    tmpImg->imageData[i*tmpImg->widthStep+j*3+k] = G;

  }

 }

 cvSaveImage("out.jpg",image);

 cvSaveImage("edge.jpg",tmpImg);



 cvNamedWindow( "original", 1);      // 윈도우 생성

 cvNamedWindow( "edge", 1);      // 윈도우 생성

    cvShowImage( "original", image );  // 이미지를 보여줌

    cvShowImage( "edge", tmpImg );  // 이미지를 보여줌



 cvWaitKey(0);                    // 사용자의 키 입력을 기다림





    cvDestroyWindow( "original" );

 cvDestroyWindow( "edge" );



}

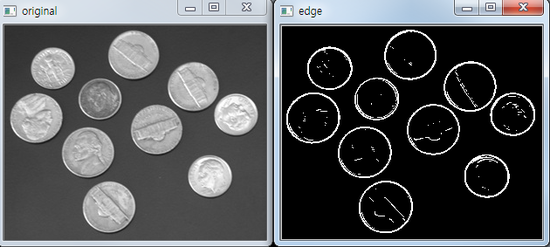

결과
